Hoogtepunt:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                220 V spiraalbuismachine, 380 V spiraalbuismachine, 380 V spiraalbuismachine


Toepasselijke sectoren:	Bouwmaterialen winkels, fabrieken, bouwbedrijven	Locatie van de showroom:	Turkije, Duitsland
Video-uitgaande inspectie:	Niet beschikbaar	Verslag van de test van de machine:	Niet beschikbaar
Tipe in de handel brengen:	Nieuw product 2020	Garantie voor kerncomponenten:	1 jaar
Kerncomponenten:	PLC, motor, lager, versnellingsbak, motor, drukvat, versnelling	Voorwaarde:	Nieuw
Type:	Pijp die Machine maken	Materialen voor buizen:	Zuivel
Toepassing:	Energievoorzieningspijp	Productiecapaciteit:	0.6m/min~2,5m/min
Spanning:	380/220V	Kracht:	500 kW
Afmeting:	12900 x 2400 x 400 mm	Gewicht:	200000 KG
Garantie:	1 jaar	Belangrijkste verkooppunten:	Hoge productiviteit
Sleutelwoorden:	Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland	Breedte van de stalen spoel:	700-1500mm
Lange:	8-12,5 m	buitendia:	1000~2000mm
Identificatie van de stalen spoel:	610 ~ 760 mm	Maxi.:	≤ 30000 kg
Dikte:	9.5~17.1 mm	Opbrengssnelheid:	0.6m/min~2,5m/min
Jaarlijkse produktie:	30,000-70,000 ton per jaar	Naam:	Automatische machine voor het maken van spiraalbuizen/spiraalbuizen

Toepasselijke sectoren:	Bouwmaterialen winkels, fabrieken, bouwbedrijven
Locatie van de showroom:	Turkije, Duitsland
Video-uitgaande inspectie:	Niet beschikbaar
Verslag van de test van de machine:	Niet beschikbaar
Tipe in de handel brengen:	Nieuw product 2020
Garantie voor kerncomponenten:	1 jaar
Kerncomponenten:	PLC, motor, lager, versnellingsbak, motor, drukvat, versnelling
Voorwaarde:	Nieuw
Type:	Pijp die Machine maken
Materialen voor buizen:	Zuivel
Toepassing:	Energievoorzieningspijp
Productiecapaciteit:	0.6m/min~2,5m/min
Spanning:	380/220V
Kracht:	500 kW
Afmeting:	12900 x 2400 x 400 mm
Gewicht:	200000 KG
Garantie:	1 jaar
Belangrijkste verkooppunten:	Hoge productiviteit
Sleutelwoorden:	Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland
Breedte van de stalen spoel:	700-1500mm
Lange:	8-12,5 m
buitendia:	1000~2000mm
Identificatie van de stalen spoel:	610 ~ 760 mm
Maxi.:	≤ 30000 kg
Dikte:	9.5~17.1 mm
Opbrengssnelheid:	0.6m/min~2,5m/min
Jaarlijkse produktie:	30,000-70,000 ton per jaar
Naam:	Automatische machine voor het maken van spiraalbuizen/spiraalbuizen

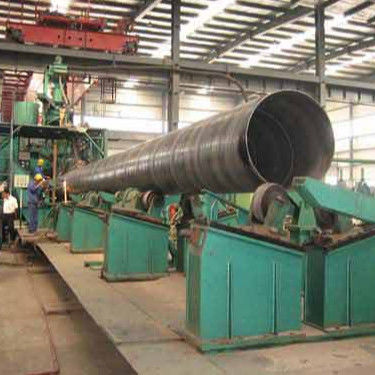

Automatische buisspiraalpijpmachine 380V 220V

productbeschrijving

De spiraalgeweldde buizen van het achterste schommeltype moeten de stalen spoel door de apparatuur van het apparaat openen en gelijkstellen en vervolgens in een bepaalde hoek naar de vormmachine sturen,met behulp van het principe van de drie rollen spoelDe spiraaloplosser wordt gesoldeerd door een ondergedompelde booglassenmachine.Het is de bedoeling dat de in het kader van het project geïmplementeerde programma's worden gecoördineerd met de doelstellingen van het project.Wanneer een stalen spoel wordt gesoldeerd, blijft de vliegende lasmachine met de hoofdmachine op dezelfde snelheid en stopt de hoofdmachine niet voor continue productie.Wanneer het achterste lassen is voltooid, trekt de vliegende laswagen zich snel terug naar de startpositie en wacht op de volgende stalen spoel.goede productkwaliteit en weinig reparatie van gelaste buizenVolgens de verschillende toepassingen van de producten is de achterste schommelspiraalgeweldde pijpleenheid onderverdeeld in: API-standaardmodel, nationaal standaardmodel.API-standaardmodel wordt voornamelijk gebruikt voor de productie van olie- en aardgasleidingen (langafstandsleidingen)Het heeft zeer hoge eisen aan het materiaal en de kwaliteit van de stalen buizen, evenals aan de apparatuur van de eenheid en de inspectieapparatuur.Het nationale standaardmodel wordt hoofdzakelijk gebruikt voor aardgastransmissie en waterleiding over korte afstandenDe eisen aan het staalmateriaal en de kwaliteit zijn ook hoog, alleen na de API-normen.

De hele lijnstroomdiagram

coil uncoiler→pinching&leveling→electric vertical roll→hydaulic cut head&tail →buttwelding→electric vertical roll→edge mill device→board surface cleaner→ manul vertical rol→ main feeding &delivery→pre-bending&guide board→forming→inside welding→outside welding→plasma cutting→pulling out→ finished product inspection→collecting

Hoofdparameter

1 Gegevens over grondstoffen
Buitenste dia van de spoel	Φ1000~2000 mm
Innerlijke dia.	Φ610·760 mm
Breedte	700 ̊1500mm we kunnen ontwerpen na alle bevestiging
Dikte	9.5 ∙ 17.1 mm
Materiaal	Q235 Q345 X42-X65 normaal koolstofstaal en laaggelegeerd staal Q235 Q345 X42-X65
Groentje	≤ 10/10000 mm
Turriform	< 30 mm
Max. gewicht	30 t
2 Eindgegevens voor stalen buizen
Buitenste dia van de buis	Φ24 inch ((610mm) ️48 inch ((1219mm) mm
Wanddikte	9.5 ∙ 17.1 mm
Lange	12 m
Spiraal schommelhoek	45° 78°
3 Gegevens van de spriaalfabriek
Modus- of typegegevens A. Eenheidsmodus: voorste schommeling, middenpositionering B.Methode van vorming: drie rollen buigen, vier rijen buitenbesturing rollen afmeten
Schommelingen	met een vermogen van meer dan 10 W
Binnensweismachine	enkeldraad DC-1500 Laswerk
Buitenlassen	Dubbeldraad DC ¥1500+AC ¥1200 Laswerk
Sluitingssnelheid	00,8 ∼ 2,2 m/min
Voedingssnelheid	00,6 ∼2,5 m/min
Jaarlijkse produktie	20,000-50,000 ton per jaar
Persluchtbron	0.4·0.6Mpa
Plant gebied ((kan worden geavanceerd door ons)	Zie de voorafgaande lay-out door ons, alle uiteindelijke maten en lay-out moeten worden bevestigd na maat en basis op uw print plant groottes en het stroomt gratis.
Elektrische energie	AC380V 50Hz
Sturing vermogen	AC220V 50Hz
Totaal elektrisch vermogen van de molen	¥ 500 kW

Fabrieksshow

Productvoordeel

1.Automatisch aanpassingssysteem van de vormmachine: Deze molen gebruikt de automatische besturingstechnologie van de computer en de databank om de machine bij wijzigingen in de specificaties aan te passen.Deze molen moet de hoek van de vooras aanpassen, de hoek van de zescomponentenrol van de vormmachine, de positie van de zes sets rollen van de vormmachine en de hoek van de lasrol bij wijziging van de specificaties.In het verleden werden de aanpassingswerkzaamheden van de molen uitgevoerd door ervaren aanpassingsarbeiders, die zich vooral op de ervaring van de aanpassingsarbeiders beroepen.die is gemakkelijk te veroorzaken een enkele aanpassing is niet op zijn plaats, herhaalde aanpassing, dus meer afvalbuizen, en de aanpassingsbelasting is groot, zeer omslachtig.Deze set van vooras en gietmachine moeten de hoek en positie nauwkeurig gecontroleerd door de encoder aan te passen, en om volgens de theorie van de gegevens, de oprichting van een volledige databank te bevorderen, bij de productie van sommige specificaties van de stalen buis,alleen op de computer tablet parameters zoals breedteDit vermindert de noodzaak van aanpassing, de afhankelijkheid van ervaren aanpassers en de afvalpijp. 2.B.Functie van automatische centering van de ontroller: op de bedieningspaneel van de ontroller bevindt zich de centeringsknop.De dubbele kegelkoppen zullen automatisch centraal de molen middenlijn. Dan is het spoelcentrum consistent met het molencentrum. Het is niet nodig om aan te passen met de verticale rollen. De productie-efficiëntie wordt verbeterd en de instabiliteit wordt verminderd.
